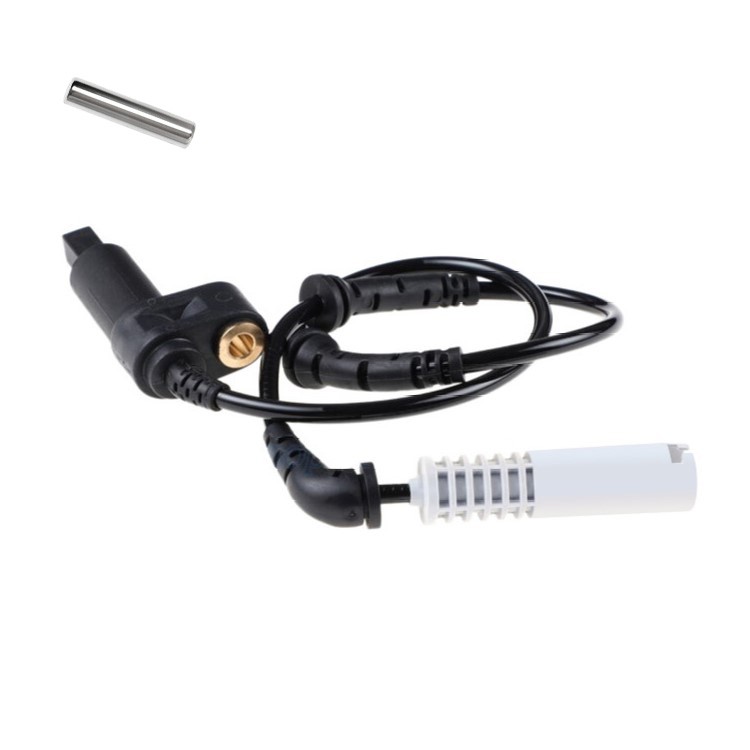

ABS ratų greičio jutiklio magnetas

Šiek tiek ABS ratų greičio jutiklio pristatymas

ABS, dar žinoma kaip stabdžių antiblokavimo sistema, yra automobilių saugos sistema, kuri neleidžia ratams užsiblokuoti ir palaiko maksimalią sukibimo jėgą tarp rato ir kelio. ABS gali apskaičiuoti greitį, rato kampinį lėtėjimą ir rato slydimo santykį pagal rato kampinio greičio signalą. ABS ratų greičio jutiklio magnetas yra tipiškas neodimio ir AlNiCo magnetų pritaikymas jutiklio srityje.

ABS sudaro ratų greičio jutiklis, hidraulinis valdymo blokas ir elektroninis valdymo blokas. Elektrinis valdymo blokas nustatys paleisti stabdžių antiblokavimą pagal rato greitį, kurį patikrino rato greičio jutiklis. Ratų greičio jutiklį galima suskirstyti į elektromagnetinį ir salės tipo. Elektromagnetinio tipo ratų greičio jutiklis vis dar plačiai naudojamas ABS dėl savo paprastos konstrukcijos ir mažos kainos. Elektromagnetinio tipo ratų greičio jutikliui ABS rato greičio jutiklio magnetas yra esminė dalis. Paleidimo rato priedas ir laisvumas bus nukreipti į polių kaištį pakaitomis sukantis paleidimo ratui ir taip generuos indukuotą elektrovaros jėgą dėl alternatyvaus magnetinio srauto kitimo indukcinėje ritėje. Ši sukelta elektrovaros jėga bus įvedama į elektroninį valdymo bloką kaip signalas. Sukeltos elektrovaros jėgos dažnis keisis kartu su rato greičiu, todėl automobilio greitį galima išmatuoti elektroniniu valdymo bloku.

ABS ratų greičio jutiklio veikimo principas

Magnetoelektrinis rato greičio jutiklis susideda iš dviejų dalių: nuolatinės magnetinės šerdies ir ritės. Lyginant su magnetine jėgos linija, jis išeina per vieną magnetinės šerdies galą ir patenka į kitą magnetinės šerdies galą per žiedinę pavarą ir atitinkamą orą.

Magnetinė šerdis yra apsupta ritėmis, kurios yra apvyniotos aplink magnetinės šerdies išorę. Būtent dėl ​​šios struktūros magnetinė jėgos linija gali visiškai pereiti per ritę. Automobilio ratui pradėjus suktis dideliu greičiu, nes žiedinė pavara sukasi sinchroniškai su ratu, atitinkami jo dantys ir tarpas greitai pereis pro atitinkamą jutiklio magnetinį lauką iš eilės, o tai pakeis magnetinę varžą, atitinkančią atitinkama magnetinė grandinė.

Apie ABS ratų greičio jutiklio magnetą

ABS rato greičio jutiklio magnetas paprastai naudoja neodimio magnetą arba AlNiCo magnetą. Skirtingi klientai turi skirtingas pritaikytas magneto medžiagos, veikimo, formos ir dydžio schemas. Jei ieškote ABS ratų greičio jutiklio magneto, Hongyu komanda jums pasitarnaus nuoširdžiai.
