Geofono magnetas
Tobulėjant geofizinių tyrimų technologijoms, seisminių duomenų gavimo tikslumo ir kokybės poreikis didėja. Norint nustatyti litologinius, skysčius ir įtrūkusius rezervuarus, reikia plačiajuosčio ryšio, didelio tikslumo, didelio signalo ir triukšmo santykio bei didelių dinaminių duomenų, o tai pagerina rezervuaro vietą, charakteristikas, ryšį ir galiausiai alyvos išgavimą.
Geofono magnetas
Tobulėjant geofizinių tyrimų technologijoms, seisminių duomenų gavimo tikslumo ir kokybės poreikis didėja. Norint nustatyti litologinius, skysčius ir įtrūkusius rezervuarus, reikia plačiajuosčio ryšio, didelio tikslumo, didelio signalo ir triukšmo santykio bei didelių dinaminių duomenų, o tai pagerina rezervuaro vietą, charakteristikas, ryšį ir galiausiai alyvos išgavimą. Geofonas yra profesionalus jutiklis, kuris paviršiaus mechaninę vibraciją paverčia elektriniu signalu, arba elektromechaninis keitiklis, kuris mechaninę energiją paverčia elektros energija. Tai yra svarbi viso seisminių duomenų gavimo proceso dalis. Pagal veikimo principus geofonai skirstomi į elektromagnetinės indukcijos, pjezoelektrinės keramikos, MEMS ir šviesolaidinius. Labiausiai paplitęs tipas yra elektrinė indukcija, o judantis ritės geofonas yra reprezentatyviausias.
Pagrindinė struktūra ir veikimo principas
Geofonai skirstomi į du tipus: vibracijos sistemas ir magnetines grandines. Korpusas pagamintas iš cilindro formos minkštos geležies, o vidurinėje dalyje yra magnetinės grandinės sistema. Magnetinės grandinės sistema susideda iš magneto ir dviejų polių batų, kurie yra pritvirtinti prie korpuso. Erdvę tarp minkšto geležinio apvalkalo ir geofono magneto užima vibracijos sistema, kurią sudaro ritė, ritės atrama ir spyruoklės, kurios kartu sudaro besileidžiantį kūną. Įkiškite geofoną vertikaliai į paviršių ir geofonas susijungs su žeme per korpuso uodegos kūgį. Paviršiaus vibracija sukels santykinį judesį tarp riedėjimo korpuso ir apvalkalo, dėl to santykinis ritės judėjimas magnetiniame lauke ir išėjimo srovės signalas, atitinkantis vibracijos periodą. Apdorojus signalą, bus nurodyta požeminių sluoksnių struktūra.
Apie Geofono magnetą

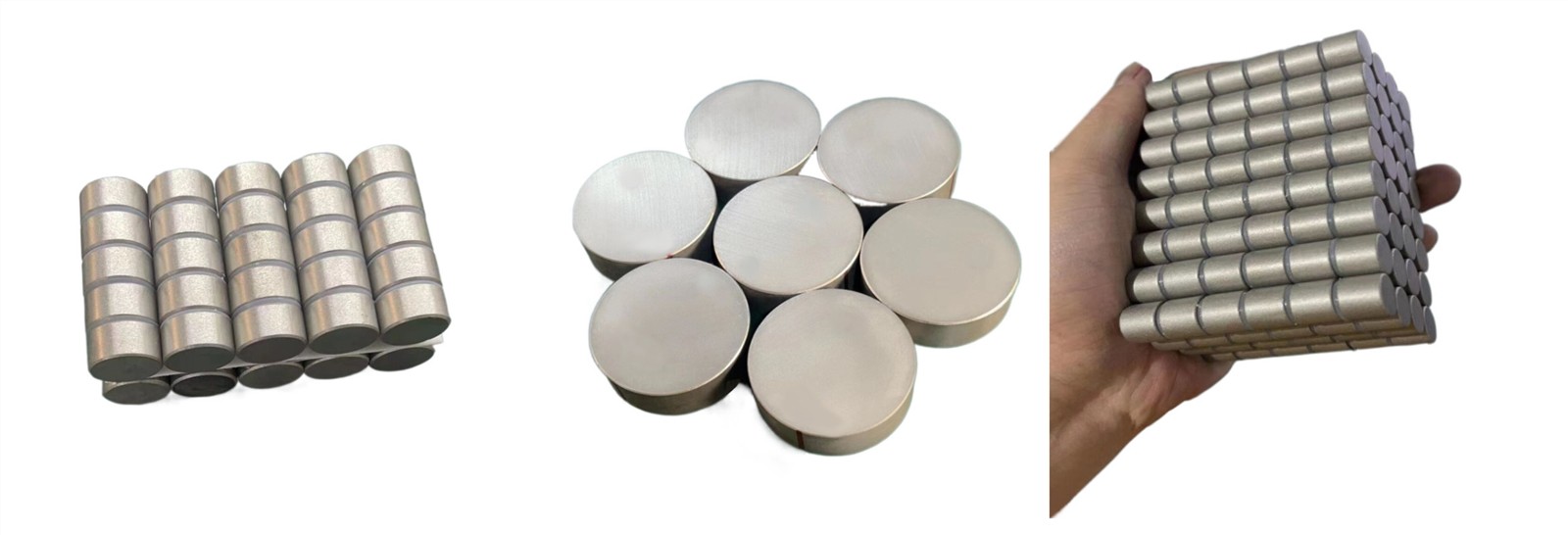

Geofono magnetas, kaip pagrindinis gaminio komponentas, įtakoja ne tik pagrindinius geofono rodiklius ir parametrus, bet ir jo kainą. Įvairių tipų nuolatiniai magnetai suteiks skirtingas geofono savybes. Tik magneto parametrai lemia oro tarpo srautą. Magnetinis poveikis, temperatūra, elektromagnetiniai trukdžiai ir vibracija turės įtakos oro tarpo srautui, todėl pasikeis geofono parametrai. Nors AlNiCo magnetai, sukepinti Samarium Cobalt magnetai ir sukepinti neodimio magnetai buvo naudojami geofonuose, dėl didelio tikslumo, stabilumo ir mažos kainos liejiniai AlNiCo magnetai vis dar laikomi geriausiu geofono magnetų pasirinkimu. Taip pat reikėtų pažymėti, kad šie magnetai turi labai mažą matmenų toleranciją.
